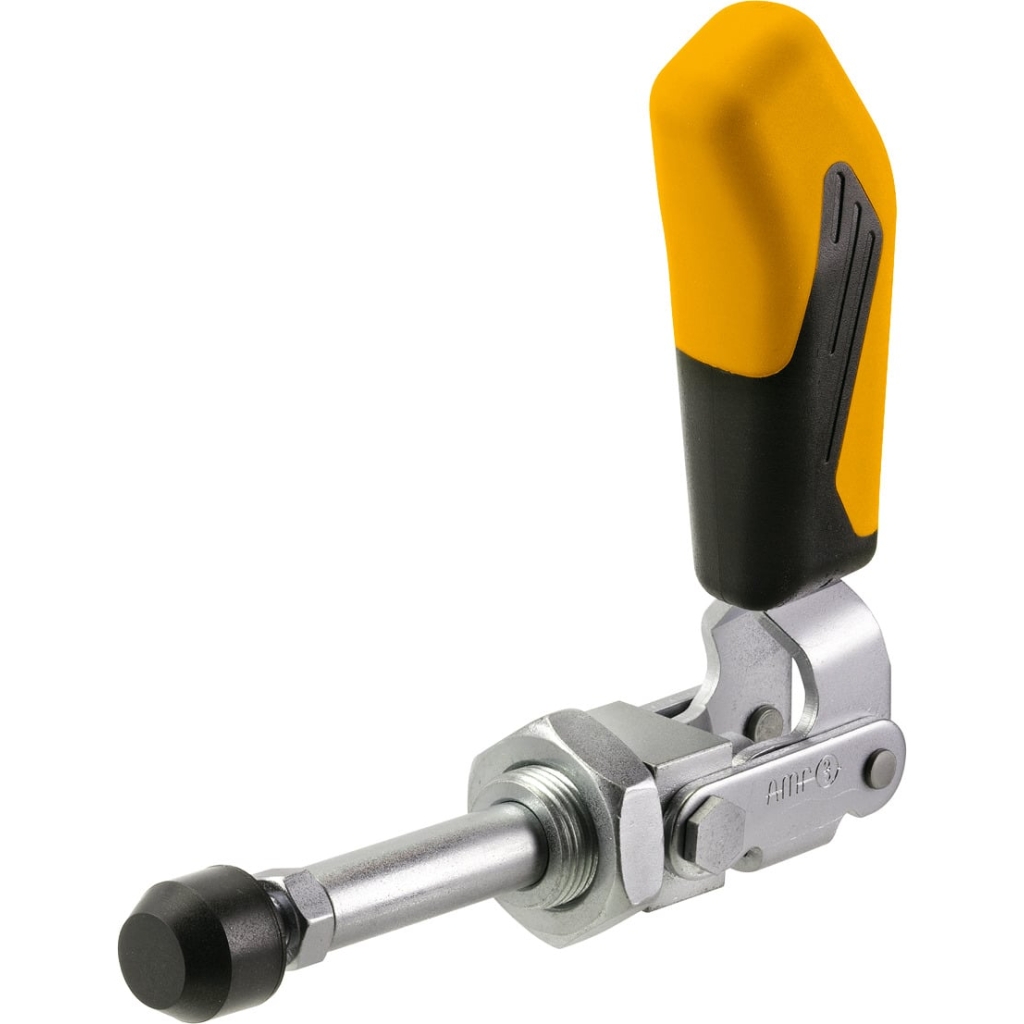

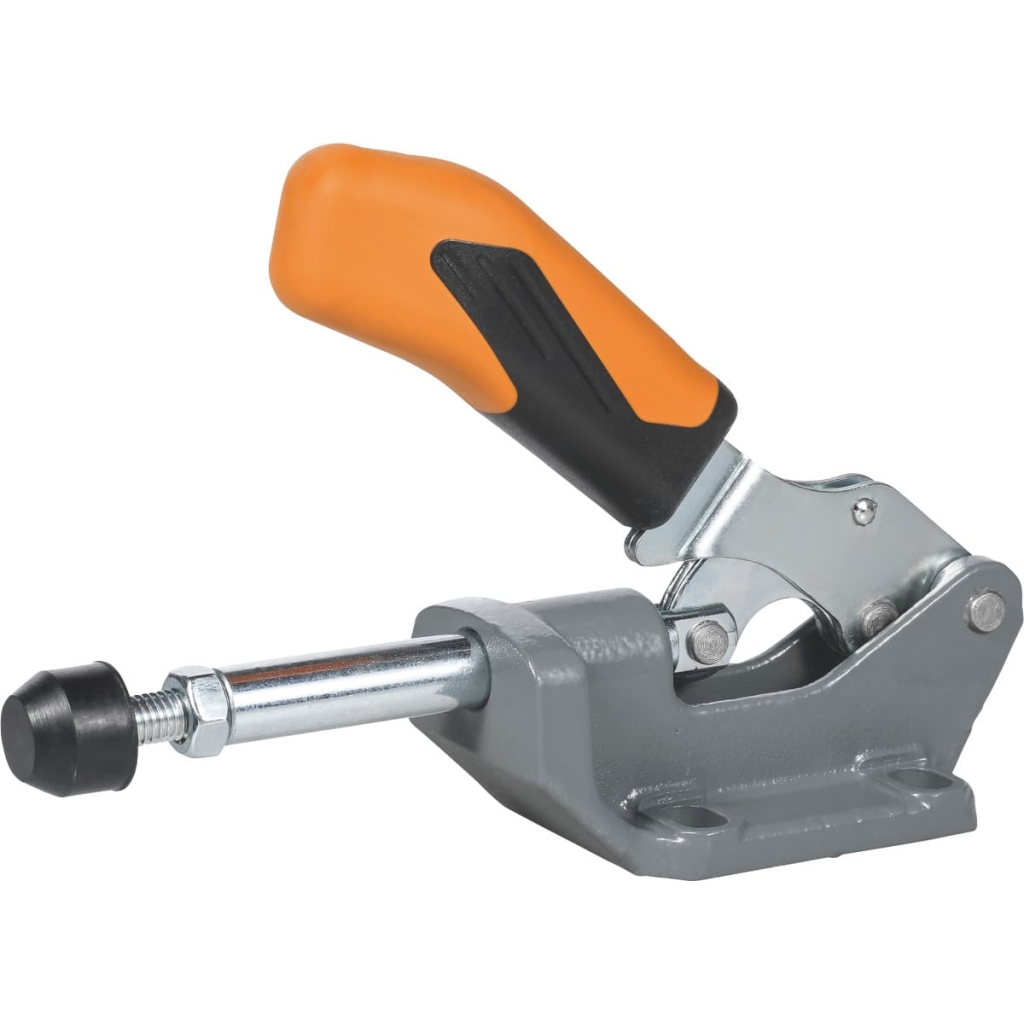

AMF – Dispositivi di fissaggio a spinta e trazione con piede angolare

Esecuzione:
Con trasmissione a ginocchiera. L’autobloccaggio impedisce lo sganciamento in fase di tenuta.

• Rivetto in acciaio inossidabile, supporti ingrassati.
• Con guida lunga dell’asta di forza.
• Impugnatura orientabile in qualsiasi angolazione.
• Con vite di pressione bonificata e zincata.
• Piede angolare smontabile, anche per fissaggio a pannelli in lamiera.

Uso:
Per l’impiego in dispositivi di serraggio speciali,per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
Accessori speciali:
Piede angolare n. art. 376730.
Nota:

• Dim. 0 e 3 disponibili anche in acciaio inossidabile.

Distanza fori f: 16 mm
Larghezza piede angolare K: 25 mm
Altezza serraggio h fino al centro vite: 12 mm
⌀ foro d: 4,5 mm
Corsa di serraggio: 16 mm
Forza di tenuta P (pressione e trazione): 800 N
