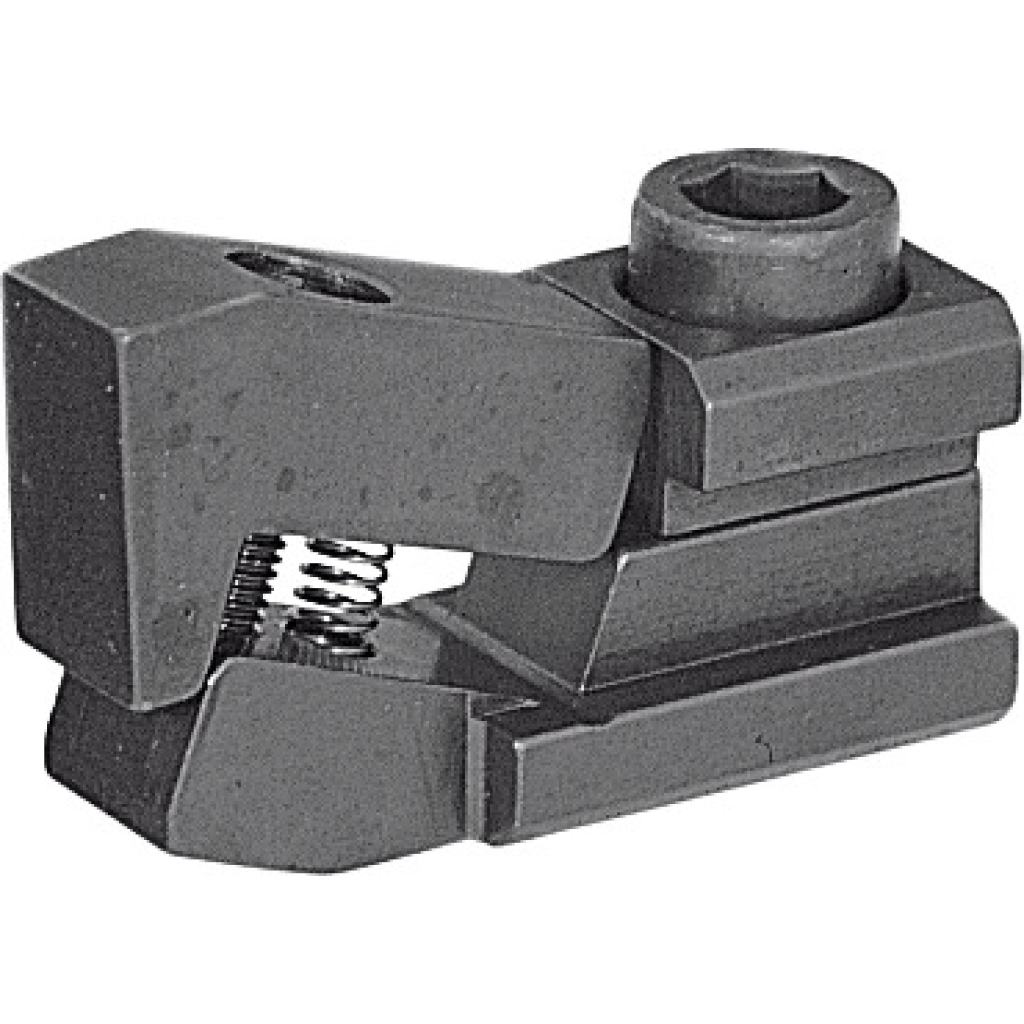

AMF – Morsetti di bloccaggio piatti

Esecuzione:
Struttura ribassata; posizionare il morsetto di bloccaggio piatto sul pezzo. Serrare quindi le viti di fissaggio per il banco macchina. Il pezzo viene serrato azionando la vite di serraggio.
Uso:
Per il serraggio laterale di pezzi piani e una lavorazione delle superfici senza alcun ingombro bordi. Possibilità d’impiego orizzontale e verticale.
Materiale:
Acciaio bonificato e brunito.

Filettatura G: M12
Forza di serraggio F₁ orizzontale: 15 kN
Forza di serr. F₂ verticale: 7,5 kN
Altezza min. h₁: 16 mm
Altezza max. h₂: 25 mm
Altezze intermedia H₁: 16 mm
