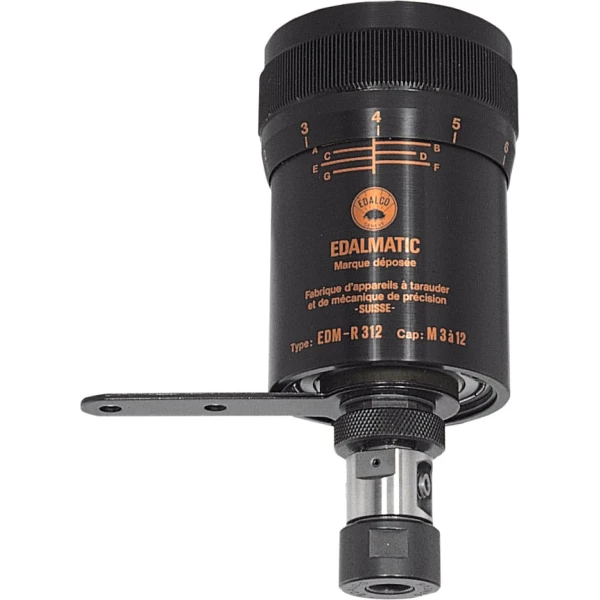

EDALCO – Apparecchio di maschiatura Rubber Flex per pinza elastica a più settori

Esecuzione:

• Il corto molleggio dell’imbocco consente di scaricare i trucioli e riprendere la filettatura.
• Per macchine unidirezionali.
• Il dispositivo di sicurezza regolabile con frizione impedisce la rottura del maschio a filettare.
• La compensazione assiale annulla la differenza tra l’avanzamento della macchina e il passo della filettatura.
• L’avanzamento automatico garantisce filetti di precisione.
• Ritorno rapido automatico 1,6: 1.
• Rotazione oraria e antioraria possibile senza commutazione.
• Utilizzo di pinze di serraggio Rubber Flex o attacchi con cambio rapido.

Dimensioni M3−M12 e M10−M30 con dispositivo a doppio serraggio del maschio.
Testo didascalie:
Ghiera per regolare con precisione l’altezza di filettatura, ± 0,1 mm.
Uso:

• Taglio di filettature di precisione.
• Non occorre alcuna commutazione per filettatura sinistra o destra, fori ciechi e passanti.
• Attacco su mandrino rotante.

Fornitura:
Inclusa leva d’arresto e per il n. art. 333500, 2 pinze elastiche a più settori (Rubber Flex), 2 chiavi fisse a forchetta e 1 giravite per esagono incassato in base all’apparecchio!
Accessori speciali:
Per pinze elastiche a più settori (Rubber Flex) n. art. 333640 e dispositivo di serraggio di ricambio n. art. 333630, vedi elenco ricambi.
Nota:
Attacchi conici adatti n. art. 342500; 342600.

Campo di taglio: M1,4 – M7
Campo ⌀ delle prime pinze di serraggio: 2,5 – 4,5 mm
Campo ⌀ delle seconde pinze di serraggio: 4,5 – 6,5 mm
Numero massimo di giri in avanzamento: 1400 min^-1
Lunghezza della corsa automatica: 10 mm
Lunghezza complessiva: 131 mm
