EWS – Portautensili per troncatura VDI, altezza lama 32

Esecuzione:
Per l’uso su torni CNC Gildemeister CTX con revolver esagonale.

• Con doppia dentatura sul codolo VDI per impiego destro o sinistro.
• Con spruzzatore sferico per raffreddamento ottimale del tagliente.
• Serraggio della lama di troncatura mediante listello di fissaggio.
• Regolazione dell’altezza di ±1 mm.

Uso:
Per l’impiego delle varie lame di troncatura di diversi produttori.
Per :
DMG Gildemeister CTX.
Nota:
Dim. 30-UEK e 40-UEK come esecuzione sopratesta.

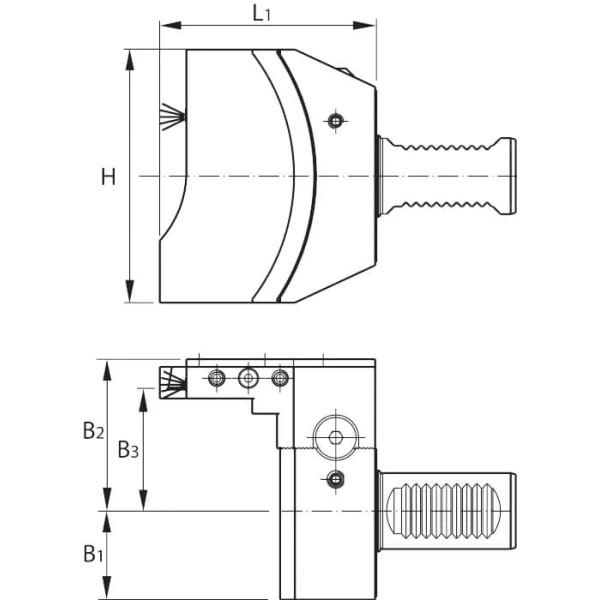

Larghezza B₁: 35 mm
Larghezza B₂: 60 mm
Larghezza B₃: 48 mm
L₁: 85,5 mm
Altezza H: 50 mm
Codice a colori codolo VDI: VDI 30
