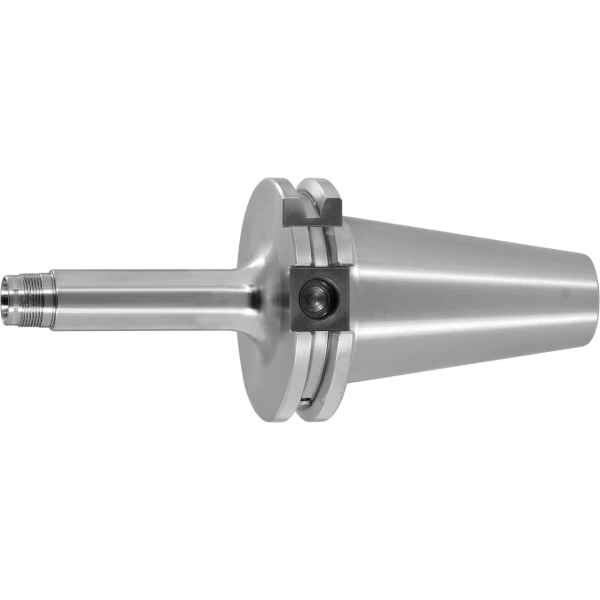

FAHRION – Mandrino a pinza ER di precisione CENTRO P SK 40 A = 100

Esecuzione:

• Coni interni ed esterni rettificati. Con foro Balluffchip.
• Precisione di ripetibilità e di rotazione coassiale 3µm con 3×D, massimo 50 mm.
• Forze di tenuta molto elevate grazie alla perfetta stabilità della pinza di serraggio nel mandrino e alla ghiera di serraggio rivestita.
• Riduzione delle vibrazioni grazie all’elemento della pinza di serraggio e alla massa del mandrino.
• In alternativa senza guarnizione con ghiera di serraggio ER CP n. art. 309655 o sistema a tenuta stagna con ghiera di serraggio ER CP per anelli di tenuta HP n. art. 309665, insieme agli anelli di tenuta HP n. art.309666 − 309668 (per adduzione interna del lubrorefrigerante o come filtro per impurità!).

Vantaggi:
L’alloggiamento ottimale brevettato della pinza di serraggio, le guide doppie, la filettatura trapezoidale e la ghiera di serraggio con rivestimento scorrevole si uniscono insieme durante il serraggio per formare un tutt’uno stabile, garantendo così la massima resistenza e precisione.
Uso:
Per il serraggio di alta precisione di utensili con codolo cilindrico.
Fornitura:
Senza ghiera di serraggio né anelli di tenuta.
Accessori speciali:
Codoli (AB) n. art. 308600 − 308806, chiave di serraggio AB n. art. 308820 – 308835, pinze ER di precisione per HP n. art. 309368 − 309378 e per maschi a filettare n. art. 309402 − 309418 (non Holex), ghiere di serraggio ER CP n. art. 309655; 309665, anelli di tenuta HP n. art. 309666 − 309668. Chiave a rulli CP n. art. 309754; 309756.
Nota:

• Il mandrino CP serra solo ⌀ nominale, codolo tolleranza h10.
• Da utilizzare con le pinze di serraggio Fahrion.

Strategia di truciolatura: HSC
Forma: ADB
Campo di serraggio: 1 – 7 mm
⌀ esterno D: 16 mm
