GARANT – Contropunta rotante con inserti

Esecuzione:

• Contropunta completa temprata e rettificata.
• Con inserti intercambiabili.
• Corpo e cuspide forgiati e temprati.
• Cuscinetti volventi con elevata precisione di rotazione concentrica.
• Una guarnizione speciale impedisce allo sporco e al liquido lubrorefrigerante di penetrare all’interno.
• Senza manutenzione.

Descrizione:
Le punte pilota vengono utilizzate principalmente nei torni con l’obiettivo di stabilizzare i pezzi lunghi e sottili, più soggetti alla flessione o all’oscillazione incontrollata causate dalle forze generate durante la lavorazione.
La punta pilota viene fissata con un cono Morse. Il pezzo viene serrato nel mandrino, a cui segue l’inserimento di una svasatura con una punta da centro. Una volta effettuato il cambio del pezzo, viene fissata la punta pilota.
Uso:
Adatta per la produzione di pezzi più diversi grazie ai 6 diversi inserti.
Fornitura:
1 contropunta rotante n. art. 320659, per 1 x bulino a copiare 60° / 30°, bulino appuntito piccolo 60°, bulino appuntito grande 60°, cono 60°, cono cavo 60°, bulino cavo 60°.
Box modulare incluso con inserto in espanso.
Accessori speciali:
Cuspidi intercambiabili n. art. 320625 − 320631.

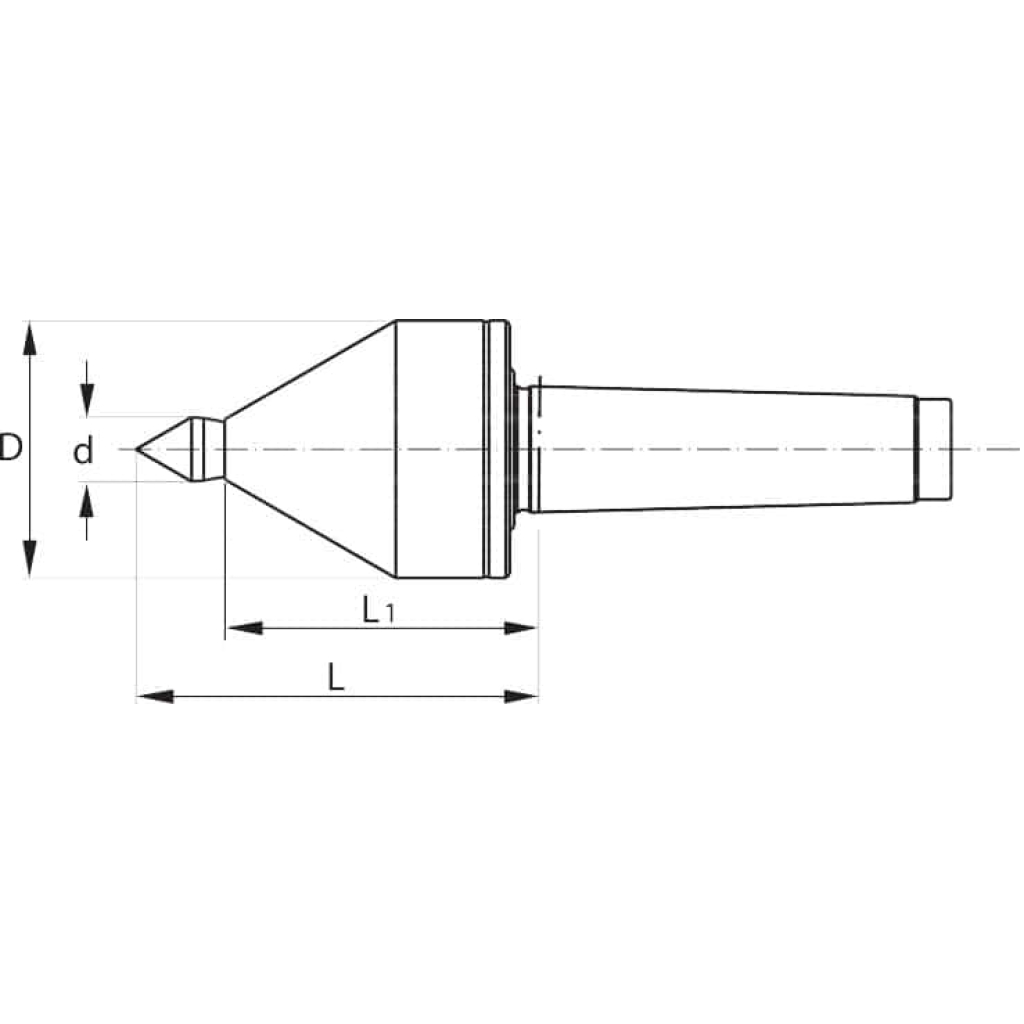

⌀ alloggiamento D: 45 mm
Errore massimo di rotazione concentrica: 0,005 mm
Numero max. giri: 5000 min^-1
per peso del pezzo: 50 kg
Lunghezza 1: 43 mm
L₂: 10 mm
