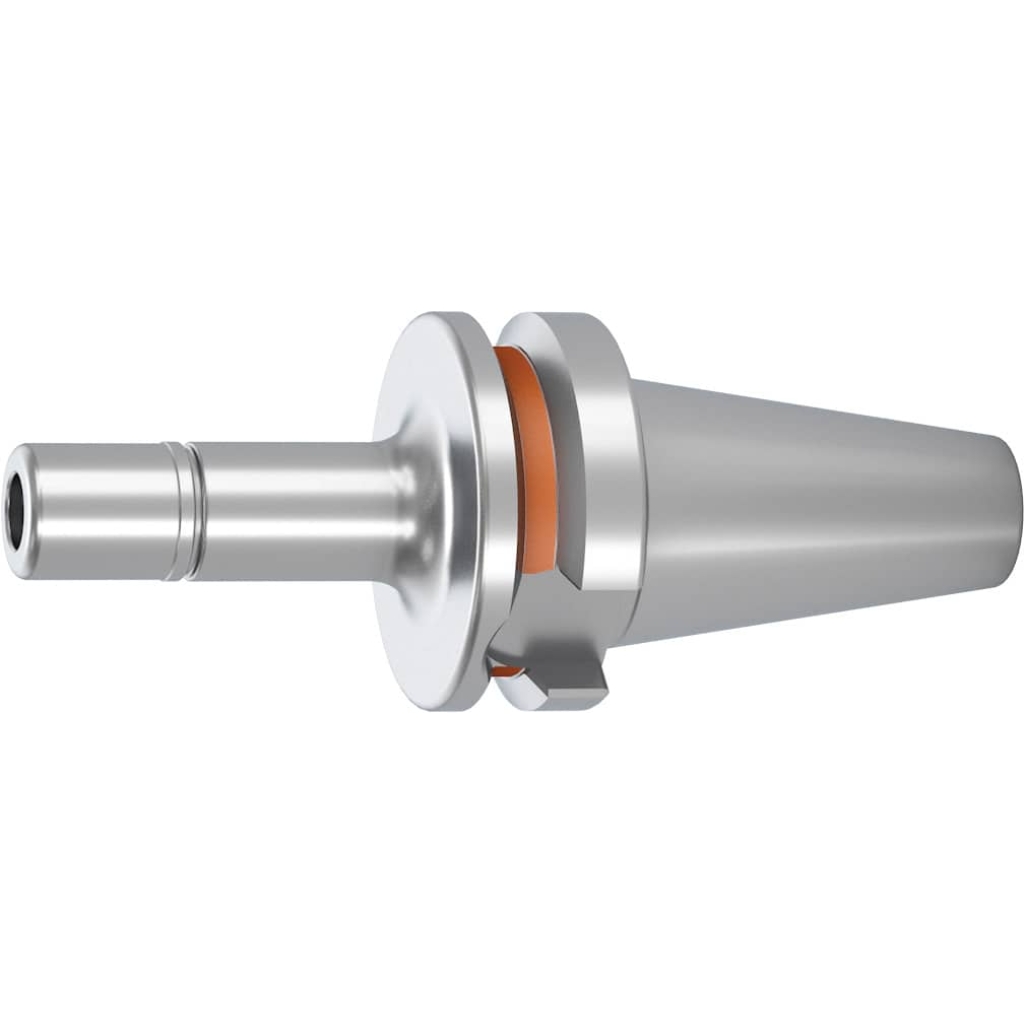

GARANT – Mandrino a pinza ER Forma AD BT 30 corto

Esecuzione:
Coni interni ed esterni rettificati. Tutti i codoli con tornitura dura (silenziosità). Con foro Balluffchip.

• Ghiera di serraggio di precisione di alta qualità.
• Ghiera di serraggio con equilibratura fine (G 2,5/25.000 min^-1).
• Ottime proprietà antiusura e buona trasmissione della coppia grazie alla ghiera di serraggio di precisione rivestita.

Vantaggi:
Il doppio contatto del cono e della battuta in piano crea una situazione di serraggio più stabile e precisa:

• Migliore qualità delle superfici
• Maggiore durata degli utensili
• Sede uniforme all’interno del mandrino (anche a un elevato numero di giri)
• Migliore precisione di concentricità radiale

Un portautensili a doppio contatto BT può essere utilizzato anche in un mandrino della macchina standard BT, e viceversa. I vantaggi di questo dispositivo si ottengono tuttavia solo con un portautensili e un mandrino a doppio contatto.
Uso:
Per il serraggio di utensili con codolo cilindrico nelle pinze a norma DIN 6499 − Forme A e B.
Fornitura:
Con ghiera di serraggio ER.
Accessori speciali:
Accessori speciali: Pinze ER n. art. 308881 – 309434, chiavi di serraggio ER n. art. 309680 – 309720 o 613300.
Codoli (AB) n. art. 308760 − 308806, chiavi di serraggio AB n. art. 308820 − 308835.
Nota:
Ghiera di serraggio adatta n. art. 309580 oppure 309610.

Campo di serraggio: 0,5 – 10 mm
Sporgenza totale Dim. A: 60 mm
a: 1 mm
⌀ esterno D: 28 mm
Ghiera di serraggio ER di ricambio n. art. 309580: 16
Chiave di serraggio ER n. art. 309680: 16
