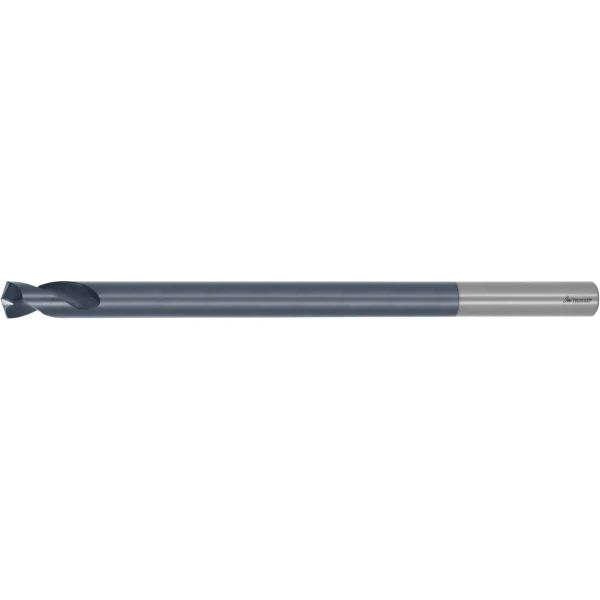

GARANT – Punta da centro per macchine a CN in HMI 142° extralunga e a spirale TiAlN

Esecuzione:
Affilatura dei taglienti al centro esatta. Semplicità di foratura ed esecuzione precisa del foro. Stabile grazie alle scanalature per trucioli corte.
Esecuzione extralunga.
Uso:
Con angolo di affilatura di 142° per l’intervento dei taglienti principali della punta elicoidale successiva.
Nota:
Usare il numero di giri per il ⌀ di foratura effettivo (non per il ⌀ esterno della punta).
Forme HB e HE disponibili allo stesso prezzo di HA.
Forma HB: ordinare con n. art. 121120.
Forma HE: ordinare con n. art. 121121 + 129100 HE.

Passaggio interno per LR: no
Codolo: DIN 6535 HA con h6
Lunghezza scanalatura per trucioli L_c: 24 mm
Lunghezza complessiva L: 170 mm
⌀ codolo D_s: 10 mm
Avanzamento f in acciaio < 1100 N/mm²: 0,03 mm/gir,
