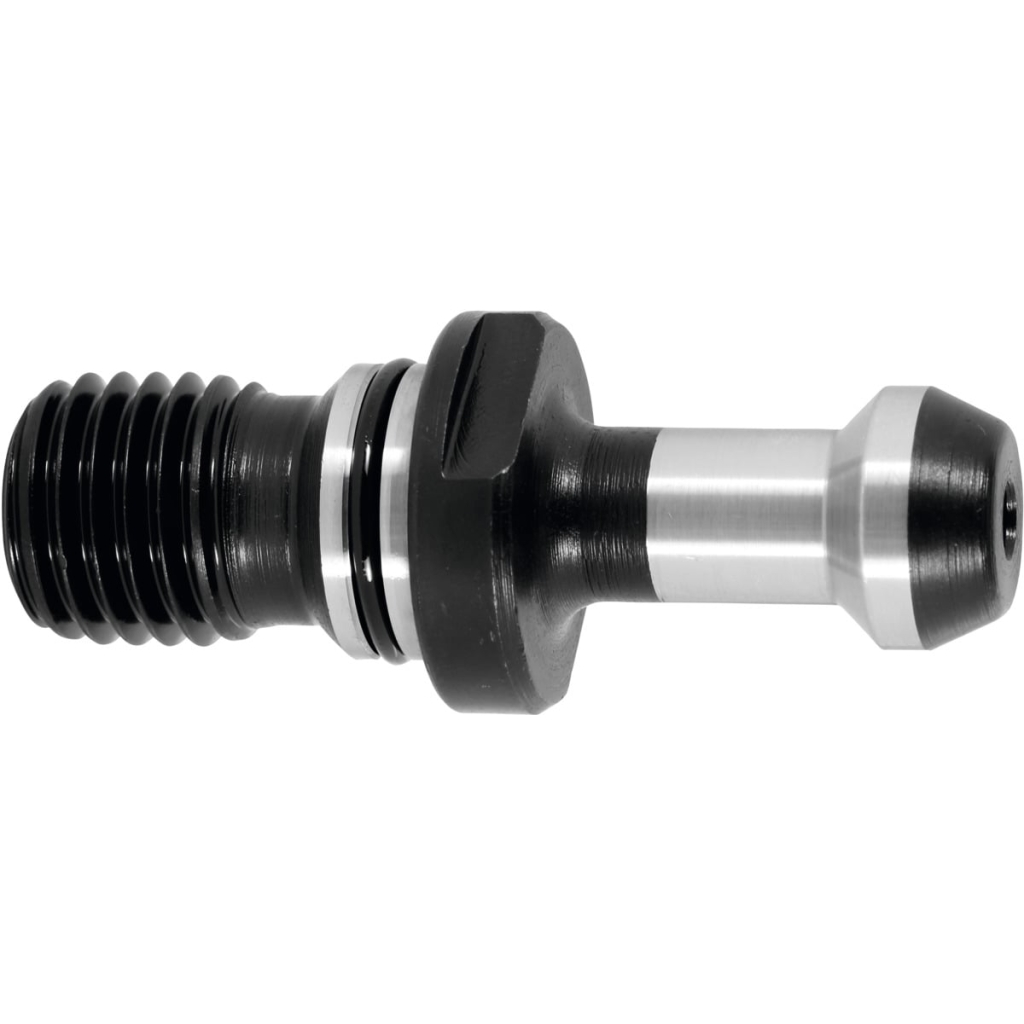

HOLEX – Codolo 45° a tenuta stagna con foro

Descrizione:
Questo codolo di serraggio permette di trascinare il portautensili dal dispositivo di presa del mandrino per fissarlo saldamente nel mandrino stesso. Disponibile in diverse esecuzioni, costituisce un importante elemento di congiunzione tra macchina e utensile. I codoli di serraggio presentano requisiti molto elevati in termini di precisione, resistenza e affidabilità.
Uso:
Per mandrini con attacco JIS B 6339 (MAS-BT) / ISO 7388-2.
Nota:
A tenuta stagna − con o-ring.
La rispettiva chiave di serraggio con le relative aperture è disponibile nell’eShop.
Durante il montaggio di AB, assicurarsi che la coppia di serraggio sia corretta.

Norma codoli di serraggio: MAS 403

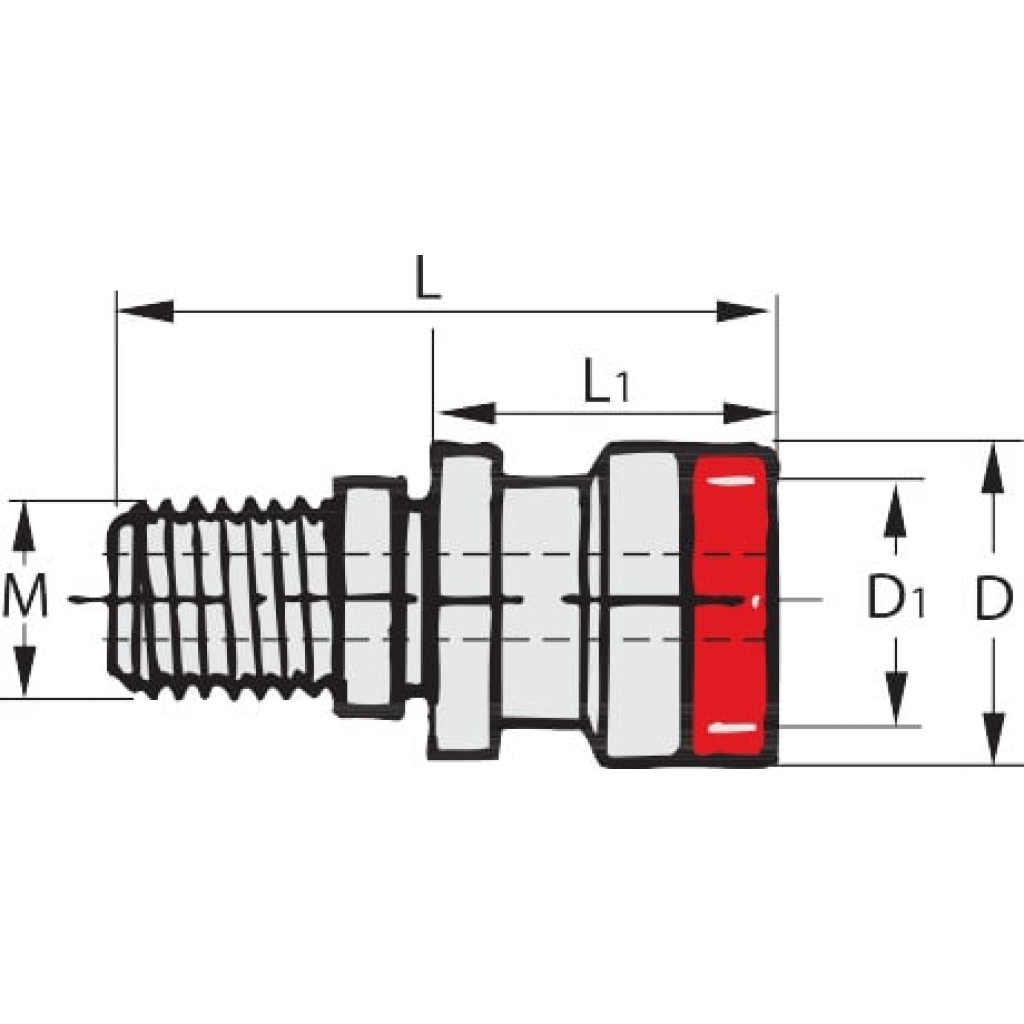

Giunto di ⌀ D: 16,5 mm
⌀ testa D₁: 11 mm
Lunghezza complessiva L: 43 mm
L₁: 23 mm
Filettatura M: M12
Coppia di serraggio massima: 20 Nm
