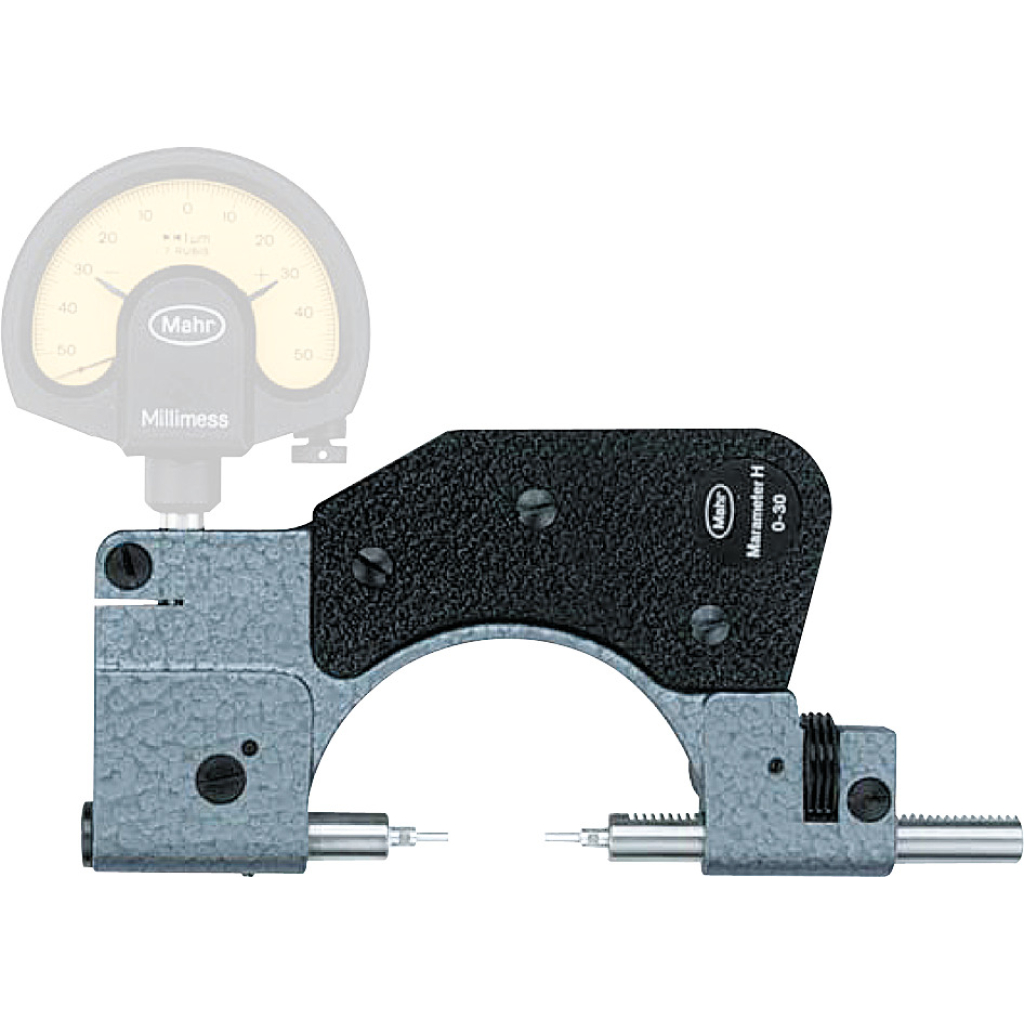

MAHR – Calibro a forcella con comparatore ad alta sensibilità

Esecuzione:
Arco robusto in acciaio forgiato con isolamento termico. Incudine e controasta in acciaio inox temprato. Incudine retrattile montata su molle per l’inserimento del pezzo. Controasta regolabile mediante cremagliera zigrinata. Azzeramento mediante blocchetti di riscontro. Fermo regolabile per il centraggio del pezzo. Forza di misura costante grazie alla molla integrata. Utilizzabile con tutti i comparatori (non compresi nel prezzo) con gambo d’attacco da 8 mm. Si consigliano i comparatori ad alta sensibilità n. art. 434674 Dim. 25/0,5 e Dim. 50/1 o n. art. 434670. Gli errori di tolleranza del pezzo sono leggibili in cifre sull’indicatore.
Superfici di contatto con riporto in metallo duro. Per misurare particolari cilindrici come alberi, perni e codoli. Per la misura di lunghezze e spessori.
Fornitura:
Senza comparatore ad alta sensibilità, inclusa custodia di legno.
Accessori speciali:
Aste di regolazione, comparatore ad alta sensibilità n. art. 434670 e 434674. Supporto in ghisa, supporto per comparatore ad alta sensibilità per la trasmissione diretta del movimento di misura, punte di contatto.

Taratura: M5
Pianparallelismo delle superfici di misura: 1 µm
Planarità delle superfici di misura: 0,2 µm
Corsa del tastatore: 2 mm
Forza di misura: 7,5 N
⌀ superficie di contatto: 8 mm
