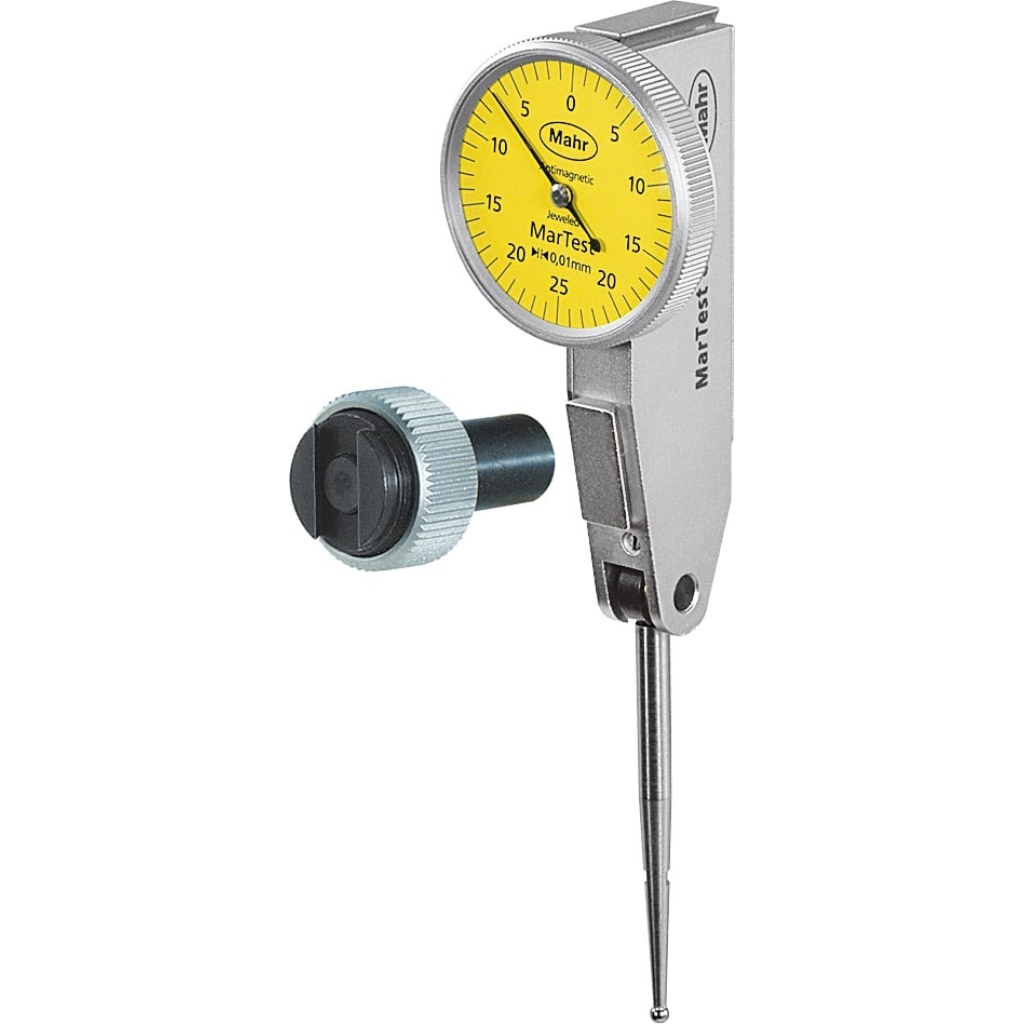

MAHR – Comparatore a leva, lunghezza asta tastatrice 14,5 mm

Esecuzione:
Tastatori a leva di alta precisione con meccanismo montato su rubini in esecuzione robusta e funzionale. Il corpo e i prismi a coda di rondine sono realizzati in un pezzo unico, assicurando la massima rigidità. Protetto contro la corrosione grazie alla cromatura opaca della cassa.
Lettura 2/1000.
Mahr − Strumento di misura montato su rubini con sfera di misura in HM. Supporto dell’asta tastatrice in forcella monoblocco, particolare precisione di allineamento; amagnetico.
Uso:
Verificatore di alesaggio di precisione per controllare l’errore rispetto alla misura nominale nei controlli di rotazione concentrica, nelle misurazioni di interni, nei controlli di parallelismo e di planarità e per l’allineamento di pezzi.
Fornitura:
Incluso codolo di serraggio ⌀ 8 mm.
Accessori speciali:
Supporto quadro n. art. 436510, supporto di centraggio n. art. 436512, supporto articolato portacomparatori n. art. 359680.
Ricambi:

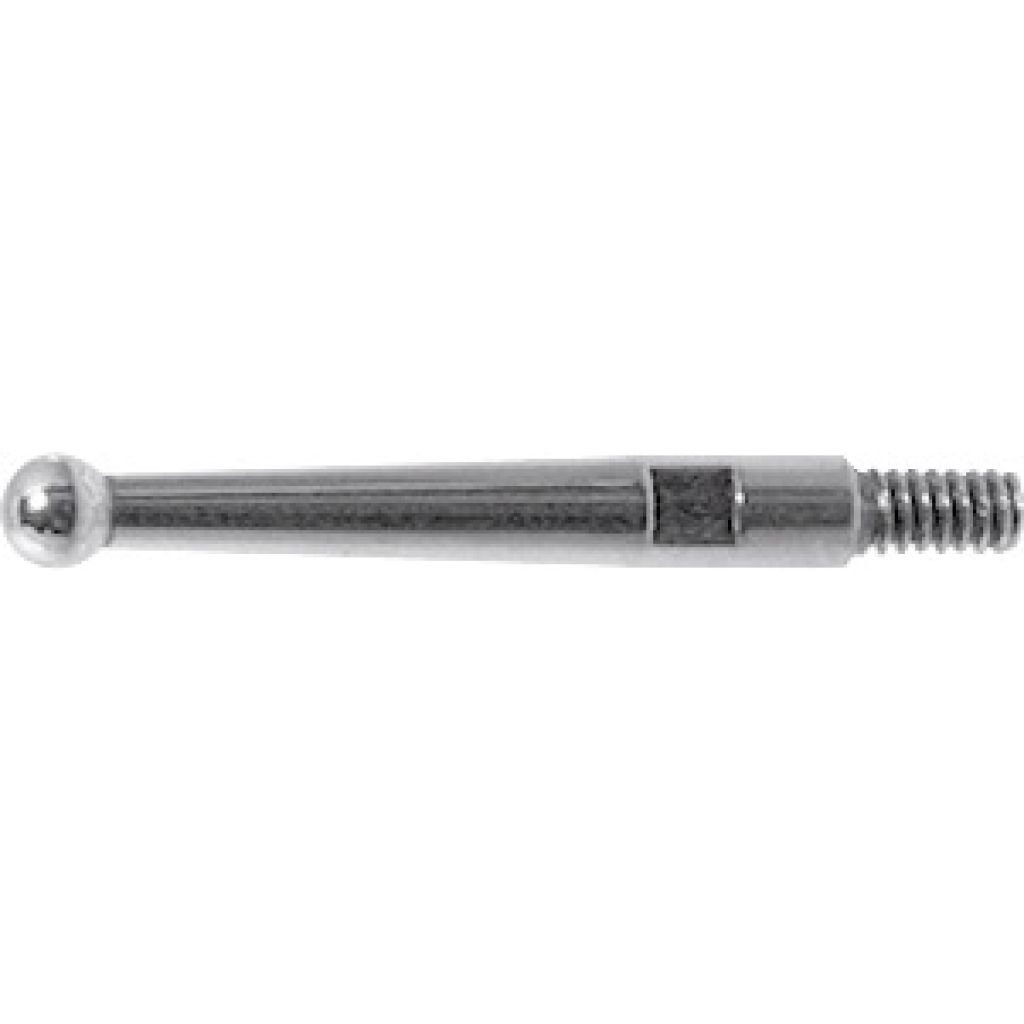

Punta tastatrice di ricambio con sfera in HM o di rubino disponibile su richiesta.

Taratura: C5
Risoluzione: 0,002 mm
Errore ammesso f_e: 3 µm
Errore ammesso totale f_totale: 4 µm
Errore di inversione valore misurato f_u: 2 µm
Movimento tastatore: 2×110 grado
Forza di misura: 0,15 N
