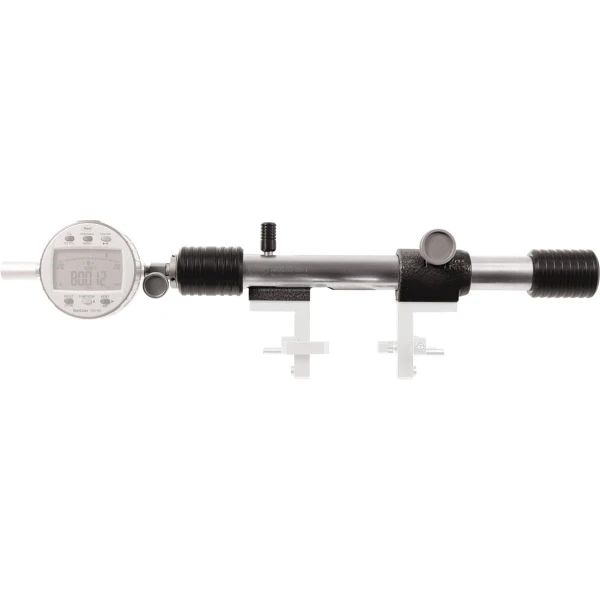

MAHR – Strumento di misura universale Multimar

Esecuzione:
Robusta struttura tubolare, rettificata in esecuzione cromata indurita. Due bracci di misura per l’alloggiamento dei vari tastatori. Ampliamento del campo di misura di 75mm grazie all’inversione delle aste di misura. Utilizzabile con tutti i comparatori digitali, a orologio o a ventaglio con ⌀ Stelo 8 h 6 mm (fornito senza comparatore).

• Elevata sicurezza di misura e precisione di ripetibilità grazie alla guida a sfere di grande precisione.
• Impugnature di protezione dal calore
• Direzione della forza di misura commutabile per misurazioni interne ed esterne.
• Forza di misura costante grazie alla molla integrata.
• L’asta di misura mobile è montata nella guida a sfere di grande precisione per i bassi valori di gioco e attrito.
• Colonna robusta, rettificata e cromo-indurita.
• Facile montaggio mediante blocchi di appoggio e di montaggio.

Uso:

• Dimensioni interne ed esterne.
• Filettatura interna ed esterna.
• Spallamenti di centraggio
• Cave, scanalature e gradini sottili.
• Coni interni ed esterni rettificati.
• Dentature interne ed esterne e molto altro.

Nota:
Fino a campo di misura 2500 mm con CFRP; esecuzione leggera su richiesta.

Taratura: A3
Corsa supporto mobile: 12 mm
Campo di applicazione interno: 110 – 265 mm
Campo di applicazione esterno: 80 – 235 mm
