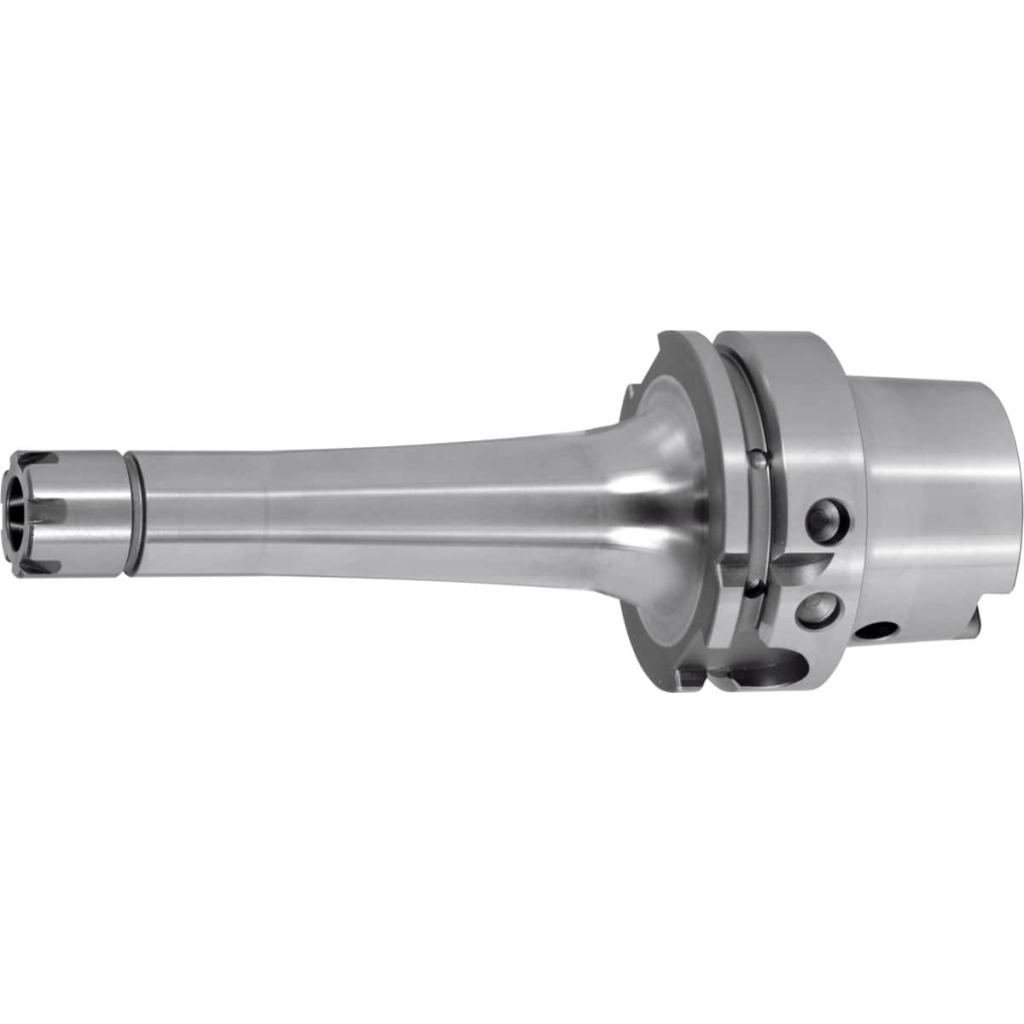

FAHRION – Mandrino portapinza ER di precisione CENTRO P HSK-A 63 A = 130

Esecuzione:

• Coni interni ed esterni rettificati con foro Balluffchip.
• Precisione di rotazione coassiale e di ripetibilità 3 µm con 3×D, massimo 50 mm.
• Forze di tenuta molto elevate grazie alla perfetta stabilità della pinza di serraggio nel mandrino e alla ghiera di serraggio rivestita.
• Riduzione delle vibrazioni grazie all’elemento pinza di serraggio e alle dimensioni del mandrino.
• Alternativa senza guarnizione con ghiera di serraggio ER CP n. art. 309655 o sistema a tenuta stagna con ghiera di serraggio ER CP per anelli di tenuta HP n. art. 309665, in abbinamento agli anelli di tenuta HP n. art. 309666 − 309668 (per adduzione interna del lubrorefrigerante o come filtro per impurità!).

Vantaggi:
L’alloggiamento ottimale brevettato della pinza di serraggio, le guide doppie, la filettatura trapezoidale e la ghiera di serraggio con rivestimento scorrevole si uniscono insieme durante il serraggio per formare un tutt’uno stabile, garantendo così la massima resistenza e precisione.
Uso:
Per il serraggio di alta precisione di utensili con codolo cilindrico.
Fornitura:
Senza ghiera di serraggio e anelli di tenuta.
Accessori speciali:
Pinze ER di precisione per HP n. art. 309368 − 309381 e per maschi a filettare n. art. 309402 − 309419 (non Holex). Ghiere di serraggio ER CP n. art. 309655; 309665. Anelli di tenuta HP n. art. 309666 − 309668. Chiave a rulli CP n. art. 309754; 309756.
Nota:

• Il mandrino CP serra solo ⌀ nominale fino a ⌀ codolo tolleranza h10.
• Da utilizzare con le pinze di serraggio Fahrion.

Strategia di truciolatura: HSC
Forma: A
Campo di serraggio: 1 – 7 mm
⌀ esterno D: 16 mm
